Заголовок TCP-сегмента


TCP-сегмент состоит из заголовка и данных.

Заголовок сегмента состоит из 32-разрядных слов и имеет переменную длину, зависящую от размера поля Options, но всегда кратную 32 битам. За заголовком непосредственно следуют данные- часть потока данных пользователя, передаваемая в данном сегменте.

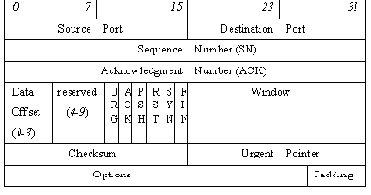

Формат заголовка:

TCP Header

Значения полей заголовка следующие.

Source Port (16 бит), Destination Port (16 бит) - номера портов процесса-отправителя и процесса-получателя соответственно.

Sequence Number (SN) (32 бита) - порядковый номер первого октета в поле данных сегмента среди всех октетов потока данных для текущего соединения, то есть если в сегменте пересылаются октеты с 2001-го по 3000-й, то SN=2001. Если в заголовке сегмента установлен бит SYN (фаза установления соединения), то в поле SN записывается начальный номер (ISN), например, 0. Номер первого октета данных, посылаемых после завершения фазы установления соединения, равен ISN+1. Acknowledgment Number (ACK) (32 бита) - если установлен бит ACK, то это поле содержит порядковый номер октета, который отправитель данного сегмента желает получить. Это означает, что все предыдущие октеты (с номерами от ISN+1 до ACK-1 включительно) были успешно получены.

Data Offset (4 бита) - длина TCP-заголовка в 32-битных словах.

Reserved (6 бит) - зарезервировано; заполняется нулями.

Control Bits (6 бит) - управляющие биты; активным является положение “бит установлен”.

URG - поле срочного указателя (Urgent Pointer) задействовано;

ACK - поле номера подтверждения (Acknowledgment Number) задействовано;

PSH - осуществить “проталкивание” - если модуль TCP получает сегмент с установленным флагом PSH, то он немедленно передает все данные из буфера приема процессу-получателю для обработки, даже если буфер не был заполнен;

RST - перезагрузка текущего соединения;

SYN - запрос на установление соединения;

FIN - нет больше данных для передачи.

Window (16 бит) - размер окна в октетах (см. выше ).

Checksum (16 бит) - контрольная сумма, представляет собой 16 бит, дополняющие биты в сумме всех 16-битовых слов сегмента (само поле контрольной суммы перед вычислением обнуляется). Контрольная сумма, кроме заголовка сегмента и поля данных, учитывает 96 бит псевдозаголовка, который для внутреннего употребления ставится перед TCP-заголовком. Этот псевдозаголовок содержит IP-адрес отправителя (4 октета), IP-адрес получателя (4 октета), нулевой октет, 8-битное поле "Протокол", аналогичное полю в IP-заголовке, и 16 бит длины TCP сегмента, измеренной в октетах. Такой подход обеспечивает защиту протокола TCP от ошибшихся в маршруте сегментов. Информация для псевдозаголовка передается через интерфейс "Протокол TCP/межсетевой уровень" в качестве аргументов или результатов запросов от протокола TCP к протоколу IP.

Urgent Pointer (16 бит) - используется для указания длины срочных данных, которые размещаются в начале поля данных сегмента. Указывает смещение октета, следующего за срочными данными, относительно первого октета в сегменте. Например, в сегменте передаются октеты с 2001-го по 3000-й, при этом первые 100 октетов являются срочными данными, тогда Urgent Pointer = 100. Протокол TCP не определяет, как именно должны обрабатываться срочные денные, но предполагает, что прикладной процесс будет предпринимать усилия для их быстрой обработки. Поле Urgent Pointer задействовано, если установлен флаг URG.

Options - поле переменной длины; может отсутствовать или содержать одну опцию или список опций, реализующих дополнительные услуги протокола TCP. Опция состоит из октета "Тип опции", за которым могут следовать октет "Длина опции в октетах" и октеты с данными для опции.

Стандарт протокола TCP определяет три опции (типы 0,1,2).

Опции типов 0 и 1 ("Конец списка опций" и "Нет операции" соответственно) состоят из одного октета, содержащего значение типа опции. При обнаружении в списке опции "Конец списка опций" разбор опций прекращается, даже если длина заголовка сегмента (Data Offset) еще не исчерпана. Опция "Нет операции" может использоваться для выравнивания между опциями по границе 32 бит.

Опция типа 2 "Максимальный размер сегмента" состоит из 4 октетов: одного октета типа опции (значение равно 2), одного октета длины (значение равно 4) и двух октетов, содержащих максимальный размер сегмента, который способен получать TCP-модуль, отправивший сегмент с данной опцией. Опцию следует использовать только в SYN-сегментах на этапе установки соединения.

Padding - выравнивание заголовка по границе 32-битного слова, если список опций занимает нецелое число 32-битных слов. Поле Padding заполняется нулями.
