Заголовок LSA

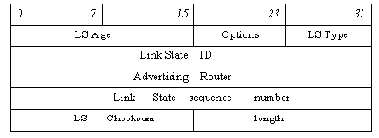

Все объявления о состоянии связей (LSA) состоят из заголовка и тела и пересылаются в сообщениях OSPF типа 4 (см. ), а заголовки отдельно также пересылаются в сообщениях типа 2 и 5 (см. пп. и соответственно). Заголовок LSA имеет одинаковый формат для всех типов LSA.

Значения полей:

LS Age (2 октета) - возраст связи (связей), содержащихся в данном LSA (см. выше п. 5.2.3).

Options (1 октет) - содержимое октета аналогично такому же октету в сообщении Hello.

LS Type (1 октет) - тип LSA (см. предыдущий пункт);

Link State ID  (4 октета) - идентификатор связи (связей), объявляемых в данном LSA, интерпретация этого поля зависит от типа LSA:

Тип LSA

Link State ID

1

то же, что и "Advertising Router"



2

IP-адрес интерфейса выделенного маршрутизатора, подключенного к данной сети множественного доступа

3

IP-адрес сети, находящейся за пределами области

4

идентификатор ASBR

5

IP-адрес сети, находящейся за пределами системы

Advertising Router  (4 октета) - идентификатор маршрутизатора, ответственного за объявление и поддержку связи (связей), содержащихся в данном LSA.

Link State sequence number  (4 октета) - порядковый номер (версия) состояния связи (связей), содержащихся в данном LSA. Порядковые номера изменяются от 1-N до N-1, где N=231=2147483648, номер -N не используется. При достижении записью номера N-1 маршрутизатор, ответственный за эту запись, принудительно удаляет ее из базы данных путем присвоения ей максимального возраста (см. п. 5.2.3), после чего заново объявляет ее с начальным номером 1-N.

LS Checksum (2 октета) - контрольная сумма, вычисляется таким же методом, что и контрольная сумма IP-заголовка; защищает как заголовок, так и тело LSA.

length  (2 октета) - длина LSA в октетах, включая 20 октетов заголовка LSA.
