первый октет обнулен за исключением

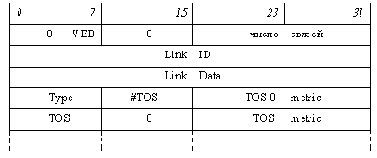

Значения полей:

VEB(3 бита) - первый октет обнулен за исключением трех старших бит V (бит 5), E (бит 6) и B (бит 7). Установленные значения этих бит говорят о том, что маршрутизатор, объявивший данное LSA, является:

бит B - пограничным маршрутизатором области (ABR);

бит Е - пограничным маршрутизатором системы (ASBR);

бит V - оконечной точкой виртуальной связи.

Число связей (2 октета) - число связей, объявленных в данном LSA.

Объявление о каждой связи состоит из полей "Link ID", "Link Data", "Type", "#TOS", "TOS 0 metric", за которыми может следовать 0 или более 32-разрядных слов, состоящих из полей "TOS", нулевого октета и "TOS metric". Количество таких слов определяется полем "#TOS".

Link ID (4 октета), Link Data (4 октета), Type (1 октет) - интерпретация полей "Link ID" и "Link Data" зависит от значения поля "Type" (ниже в колонке "Link Data" под IP-адресом понимается IP-адрес интерфейса объявляющего маршрутизатора, подключенного к той связи, которую он объявляет):

Type

Link ID

Link Data

1 - двухточечная связь между маршрутизаторами

идентификатор соседа



IP-адрес

2 - связь с транзитной сетью

IP-адрес интерфейса выделенного маршрутизатора

IP-адрес

3 - связь с тупиковой сетью (см. также конец этого пункта)

IP-адрес тупиковой сети

маска тупиковой сети

4 - виртуальная связь

идентификатор соседа по магистрали, с которым установлена виртуальная связь

IP-адрес

#TOS (1 октет) - число метрик для маршрутизации по типу сервиса для данной связи (0 - метрики для маршрутизации по типу сервиса не определены).

TOS 0 metric (2 октета) - метрика данной связи для маршрутизации без учета типа сервиса (метрика по умолчанию).

TOS (1 октет), TOS metric (2 октета) - метрика данной связи ("TOS metric") для указанного типа сервиса ("TOS"). Число таких метрик определено полем "#TOS" и может быть равно нулю. Значение TOS определяется, как в заголовке IP-дейтаграммы. Несмотря на то, что маршрутизация по типу сервиса исключена из последней версии стандарта OSPF, эти поля поддерживаются для совместимости с предыдущими версиями.

Кроме собственно связей с тупиковыми сетями, следующие связи объявляются как связи с тупиковыми сетями:


  • связь с собственным интерфейсом (интерфейсами) типа loopback (Link ID=IP-адрес интерфейса, Link Data заполняется единицами);
  • cвязь с хостом, подключенным к маршрутизатору по двухточечной линии (Link ID=IP-адрес хоста, Link Data заполняется единицами);
  • связь с сетью, представляющей собой двухточечное соединение между маршрутизаторами (в дополнение к собственно двухточечной связи между маршрутизаторами); в случае, если этой сети не присвоены адрес и маска, Link ID равен IP-адресу интерфейса соседнего маршрутизатора, Link Data заполняется единицами;
  • связь с собственным интерфейсом, подключенным к соединению типа point-to-multipoint (в дополнение к двухточечным связям с каждым из соседей, подключенным к этому соединению); Link ID=IP-адрес интерфейса, Link Data заполняется единицами.
