Разграничение хостов и маршрутизаторов


Выше мы разбирали систему сетей, состоящую только из маршрутизаторов, соединенных двухточечными линиями связи. В этой системе отсутствовали хосты.

Предположим, что к маршрутизатору ?

подключена сеть N1 из некоторого количества хостов H1-Hk. Следуя разобранной выше модели, каждый хост должен быть также вершиной графа OSPF-системы, хотя сам и не строит базу данных и не производит вычисления маршрутов. Тем не менее, информация о связях маршрутизатора ?

с каждым из хостов сети N1 и о метриках этих связей должна быть внесена в базу данных, чтобы все остальные маршрутизаторы системы могли построить маршруты от себя до этих хостов.

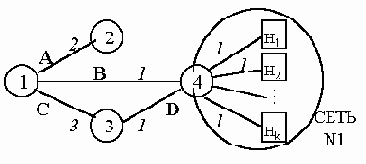

Рис. 5.1.3. OSPF-система с маршрутизаторами и хостами

Очевидно, что такая процедура неэффективна. Вместо информации о связях с каждым хостом в базу данных вносится информация о связи с сетью, то есть сама IP-сеть становится вершиной графа системы, соединенной с маршрутизатором ?

с помощью некоторой связи P.

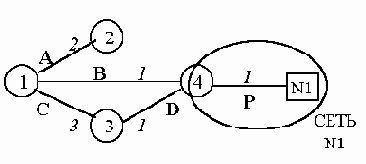

Рис. 5.1.4. OSPF-система с маршрутизаторами и тупиковой сетью

Подчеркнем, что в данном случае сеть, точнее ее адрес, используется как обобщающий идентификатор группы хостов, находящихся в одной IP-сети, к которой маршрутизатор ?

непосредственно подключен. Вершина N1 называется тупиковой сетью (stub network); все узлы сети, обозначаемые этой вершиной, являются хостами, у которых установлен маршрут по умолчанию, направленный на маршрутизатор ?.

Протокол OSPF производит разграничение хостов и маршрутизаторов. Если к IP-сети N1 подключен еще и один из интерфейсов маршрутизатора ?

, то связь между ?



и ?

будет установлена отдельно, как если бы они были соединены двухточечной линией связи (при этом у маршрутизатора ?

также будет связь с тупиковой сетью N1).

При подключении тупиковой сети N1 в базе данных состояния связей появится запись:

Отaдо Связь Метрика
?aN1 P 1

Связей, направленных из вершины N1, в базе данных не будет, потому что вершина N1 не является маршрутизатором. Построение маршрутов до вершины N1 (то есть фактически сразу до всех хоcтов сети N1) будет произведено каждым маршрутизатором обычным способом по алгоритму SPF.
