Протокол ARP


Протокол ARP (Address Resolution Protocol, Протокол распознавания адреса) предназначен для преобразования IP-адресов в MAC-адреса, часто называемые также физическими адресами.

MAC расшифровывается как Media Access Control, контроль доступа к среде передачи. МАС-адреса идентифицируют устройства, подключенные к физическому каналу, пример MAC-адреса - адрес Ethernet.

Для передачи IP-дейтаграммы по физическому каналу (будем рассматривать Ethernet) требуется инкапсулировать эту дейтаграмму в кадр Ethernet и в заголовке кадра указать адрес Ethernet-карты, на которую будет доставлена эта дейтаграмма для ее последующей обработки вышестоящим по стеку протоколом IP. IP-адрес, включенный в заголовок дейтаграммы, адресует IP-интерфейс какого-либо узла сети и не заключает в себе никаких указаний ни на физическую среду передачи, к которой подключен этот интерфейс, ни тем более на физический адрес устройства (если таковой имеется), с помощью которого этот интерфейс сообщается со средой.

Поиск по данному IP-адресу соответствующего Ethernet-адреса производится протоколом ARP, функционирующим на уровне доступа к среде передачи. Протокол поддерживает в оперативной памяти динамическую arp-таблицу в целях кэширования полученной информации. Порядок функционирования протокола следующий.

С межсетевого уровня поступает IP-дейтаграмма для передачи в физический канал (Ethernet), вместе с дейтаграммой передается, среди прочих параметров, IP-адрес узла назначения. Если в arp-таблице не содержится записи об Ethernet-адресе, соответствующем нужному IP-адресу, модуль arp ставит дейтаграмму в очередь и формирует широковещательный запрос. Запрос получают все узлы, подключенные к данной сети; узел, опознавший свой IP-адрес, отправляет arp-ответ (arp-response) со значением своего адреса Ethernet. Полученные данные заносятся в таблицу, ждущая дейтаграмма извлекается из очереди и передается на инкапсуляцию в кадр Ethernet для последующей отправки по физическому каналу.

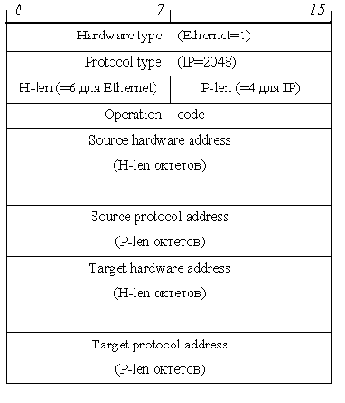

ARP-запрос или ответ включается в кадр Ethernet непосредственно после заголовка кадра.

Форматы запроса и ответа одинаковы и отличаются только кодом операции (Operation code, 1 и 2 соответственно).




Несмотря на то, что ARP создавался специально для Ethernet, этот протокол может поддерживать различные типы физических сред (поле “Hardware type (Тип физической среды)”, значение 1 соответствует Ethernet), а также различные типы обслуживаемых протоколов (поле “Protocol type (Тип протокола)”, значение 2048 соответствует IP). Поля H-len и P-len содержат длины физического и “протокольного” адресов соответственно, в октетах. Для Ethernet H-len=6, для IP P-len=4.

Поля “Source hardware address” и “Source protocol address” содержат физический (Ethernet) и “протокольный” (IP) адреса отправителя. Поля “Target hardware address” и “Target protocol address” содержат соответствующие адреса получателя. При посылке запроса поле “Target hardware address” инициализируется нулями, а в поле “Destination (Адрес назначения)” заголовка Ethernet-кадра ставится широковещательный адрес.
