Атака крошечными фрагментами (Tiny Fragment Attack)


В случае, когда на вход фильтрующего маршрутизатора поступает фрагментированная датаграмма, маршрутизатор производит досмотр только первого фрагмента датаграммы (первый фрагмент определяется по значению поля IP-заголовка Fragment Offset=0). Если первый фрагмент не удовлетворяет условиям пропуска, он уничтожается. Остальные фрагменты можно безболезненно пропустить, не затрачивая на них вычислительные ресурсы фильтра, поскольку без первого фрагмента датаграмма все равно не может быть собрана на узле назначения.

При конфигурировании фильтра перед сетевым администратором часто стоит задача: разрешить соединения с TCP-сервисами Интернет, инициируемые компьютерами внутренней сети, но запретить установление соединений внутренних компьютеров с внешними по инициативе последних. Для решения поставленной задачи фильтр конфигурируется на запрет пропуска TCP-сегментов, поступающих из внешней сети и имеющих установленный бит SYN в отсутствии бита ACK; сегменты без этого бита беспрепятственно пропускаются в охраняемую сеть, покольку они могут относиться к соединению, уже установленному ранее по инициативе внутреннего компьютера.

Рассмотрим, как злоумышленник может использовать фрагментацию, чтобы обойти это ограничение, то есть, передать SYN-сегмент из внешней сети во внутреннюю.

Злоумышленник формирует искусственно фрагментированную датаграмму с TCP-сегментом, при этом первый фрагмент датаграммы имеет минимальный размер поля данных — 8 октетов (напомним, что размеры фрагментов указываются в 8-октетных блоках). В поле данных датаграммы находится TCP-сегмент, начинающийся с TCP-заголовка. В первых 8 октетах TCP-заголовка находятся номера портов отправителя и получателя и поле Sequence Number, но значения флагов не попадут в первый фрагмент. Следовательно, фильтр пропустит первый фрагмент датаграммы, а остальные фрагменты он проверять не будет. Таким образом, датаграмма с SYN-сегментом будет успешно доставлена на узел назначения и после сборки передана модулю TCP.

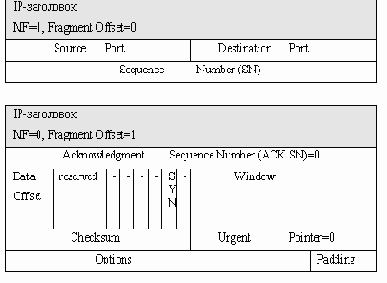

На рис. 9.12 пример датаграммы из 2 фрагментов (IP-заголовки выделены серым). В поле данных первого фрагмента находится 8 октетов TCP-заголовка. В поле данных второго фрагмента помещена остальная часть TCP-заголовка с флагом SYN.




Рис. 9.12. Фрагментированный TCP-сегмент

Описанный выше прием проникновения сквозь фильтр называется «Tiny Fragment Attack» (RFC-1858). Использование его в других случаях (для обхода других условий фильтрации) не имеет смысла, так как все остальные «интересные» поля в заголовке TCP и других протоколов находятся в первых 8 октетах заголовка и, следовательно, не могут быть перемещены во второй фрагмент.

Для защиты от этой атаки фильтрующему маршрутизатору, естественно, не следует инспектировать содержимое не первых фрагментов датаграмм — это было бы равносильно сборке датаграмм на промежуточном узле, что быстро поглотит все вычислительные ресурсы маршрутизатора. Достаточно реализовать один из двух следующих подходов:

1) не пропускать датаграммы с Fragment Offset=0 и Protocol=6 (TCP), размер поля данных которых меньше определенной величины, достаточной, чтобы вместить все «интересные поля» (например, 20);

2) не пропускать датаграммы с Fragment Offset=1 и Protocol=6 (TCP): наличие такой датаграммы означает, что TCP-сегмент был фрагментирован с целью скрыть определенные поля заголовка и что где-то существует первый фрагмент с 8 октетами данных. Несмотря на то, что в данном случае первый фрагмент будет пропущен, узел назначения не сможет собрать датаграмму, так как фильтр уничтожил второй фрагмент.

Отметим, что поскольку в реальной жизни никогда не придется фрагментировать датаграмму до минимальной величины, риск потерять легальные датаграммы, применив предложенные выше методы фильтрации, равен нулю.

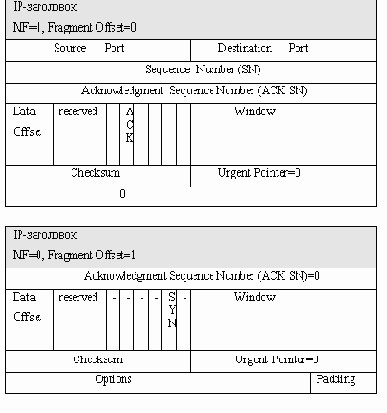

Второй аспект фрагментации, интересный с точки зрения безопасности, — накладывающиеся (overlapping) фрагменты. Рассмотрим пример датаграммы, несущей TCP-сегмент и состоящей из двух фрагментов (рис. 9.13, IP-заголовок выделен серым цветом). В поле данных первого фрагмента находится полный TCP-заголовок, без опций, дополненный нулями до размера, кратного восьми октетам. В поле данных второго фрагмента — часть другого TCP-заголовка, начиная с девятого по порядку октета, в котором установлен флаг SYN.

Видно, что второй фрагмент накладывается на первый (первый фрагмент содержит октеты 0–23 данных исходной датаграммы, а второй фрагмент начинается с октета 8, потому что его Fragment Offset=1). Поведение узла назначения, получившего такую датаграмму, зависит от реализации модуля IP. Часто при сборке датаграммы данные второго, накладывающегося фрагмента записываются поверх предыдущего фрагмента. Таким образом, при сборке приведенной в примере датаграммы в TCP-заголовке переписываются поля начиная с ACK SN в соответствии со значениями из второго фрагмента, и в итоге получается SYN-сегмент.



Рис. 9.13. Накладывающиеся фрагменты

Если для защиты от Tiny Fragment Attack применяется подход 1) из описанных выше (инспекция первого фрагмента датаграммы), то с помощью накладывающихся фрагментов злоумышленник может обойти эту защиту.

Маршрутизатор, применяющий второй подход, будет успешно противостоять Tiny Fragment Attack с накладывающимися фрагментами.
